Вытяжные конусные вентиляторы для систем кросс-вентиляции

При проектировании системы кросс-вентиляции учитывают:
- кратность воздухообмена - в помещениях для содержания коров она обычно требуется 4-20 раз в зимний период, а 40-80 раз - в летний жаркий период, то есть внутренний воздух должен полностью обновляться 40–60 раз в зависимости от времени года. Объём помещения умножают на показатель кратности, полученное значение позволяет определить требуемую производительность вентилятора. Мощность вентилятора должна быть с запасом в 10%.
- количество поголовья - следует подсчитать животных и выяснить их потребность в свежем воздухе на основании санитарных нормативов. Важно учесть, что требования для разных групп животных отличаются.

Кросс-вентиляция требует определённых габаритов здания и конструкции кровли. Рекомендуется низкий уклон крыши (0,5–1:12), что снижает высоту помещения и минимизирует стратификацию воздуха по сравнению с естественной вентиляцией (уклон 3:12 и более). В северных регионах необходимо учитывать расчёт снеговой нагрузки.

Здание желательно ориентировать по оси восток–запад с учётом преобладающих ветров. Не рекомендуется размещать коровник рядом с высокими зданиями или деревьями, создающими аэродинамические препятствия. Эффективность повышает зональное управление вентиляторами по датчикам.

Оптимальная форма — широкое, низкопрофильное здание прямоугольной или близкой к квадратной формы, обеспечивающее равномерный воздушный поток. Если используются типовые коровники, стратегически оправдано строительство нового здания, изначально спроектированного под кросс-вентиляцию.

Универсальных решений не существует — каждый коровник требует индивидуального расчёта. При проектировании необходимо учитывать климатические условия региона, габариты и конфигурацию здания, высоту стен и параметры кровли, расположение ворот (предпочтительно боковое размещение для предотвращения турбулентности), а также влияние соседних строений.

Расположение вентиляционного оборудования внутри помещения должно определяться на основе аэродинамических расчётов. Оптимальный результат достигается при профессиональном проектировании с полным инженерным моделированием системы.

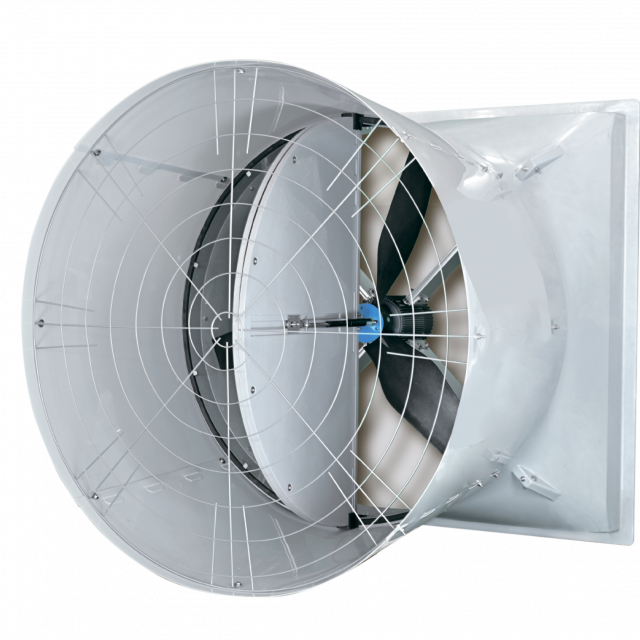

Выбор модели зависит от уровня автоматизации системы и задач проекта. New farm ECF-56-BD-EC (двигатель EC 2,2 кВт, IE5, управление по RS-485) Оптимальное решение для современных коровников с автоматизированной системой микроклимата. Обеспечивает плавную регулировку производительности, высокую энергоэффективность и интеграцию в цифровые системы управления. Рекомендуется для новых проектов с кросс-вентиляцией и крупным поголовьем. New farm ECF-56-BD-AC (двигатель AC 2,2 кВт, IE3, аналоговое управление) Сбалансированный вариант по цене и функционалу.

Подходит для систем с регулированием по температурным датчикам без сложной цифровой интеграции.

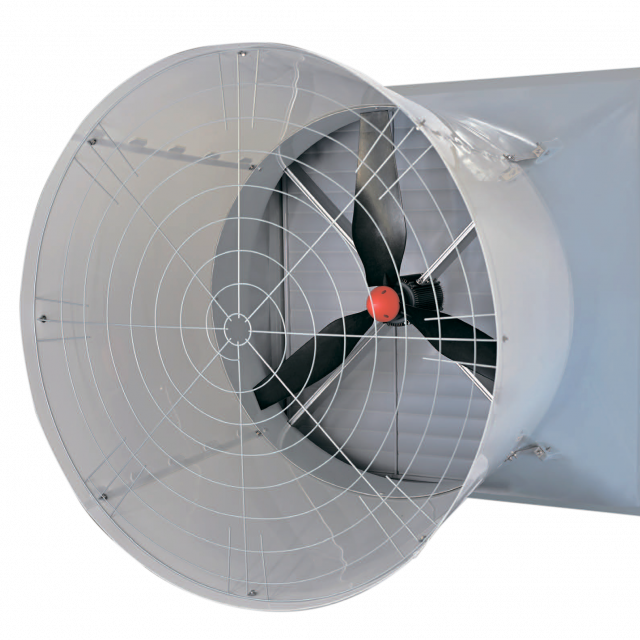

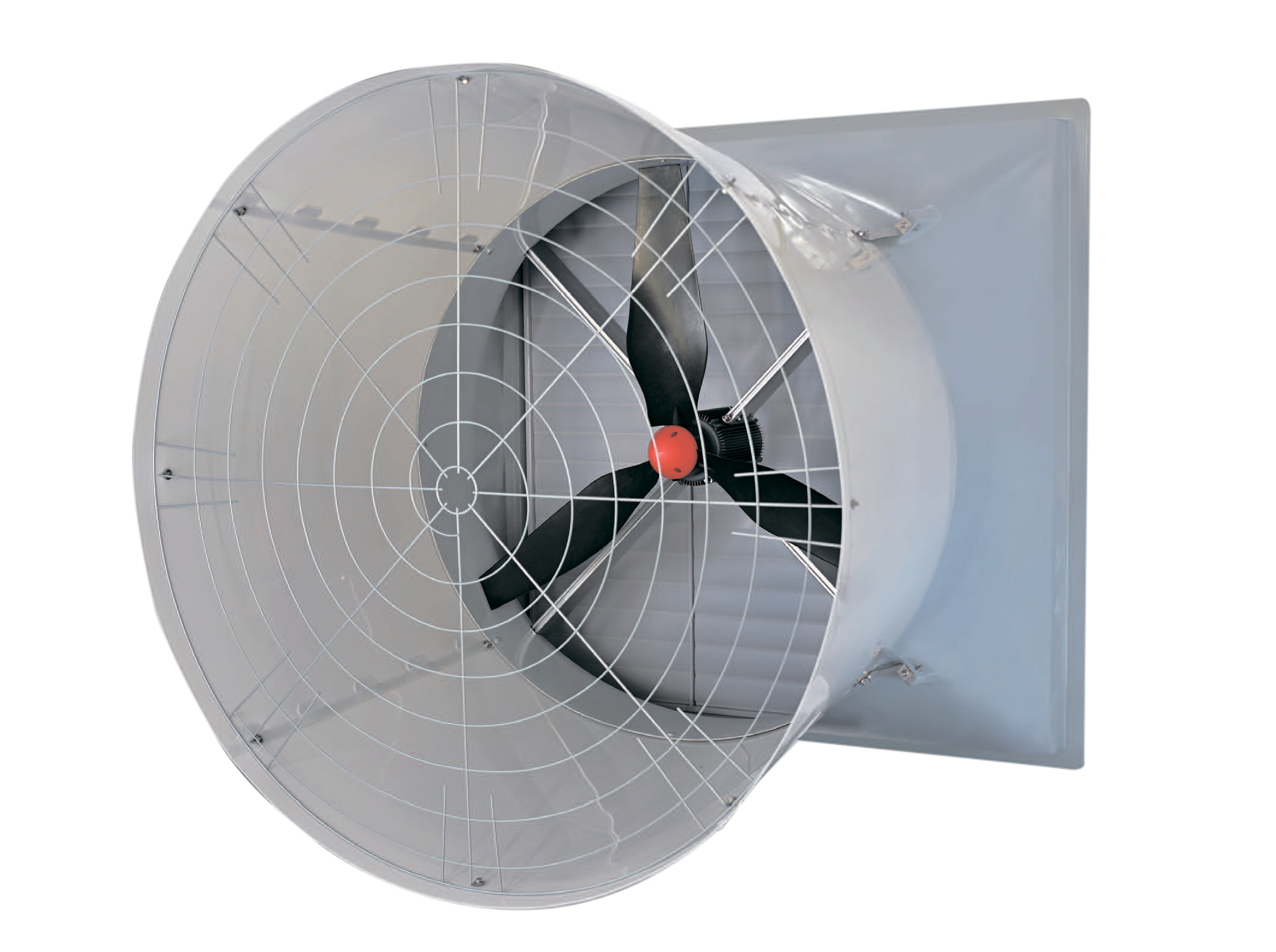

New farm ECF-56-GB-AC (двигатель AC 2,2 кВт, IE3, пневматическая заслонка) Базовое решение для систем со ступенчатым управлением и минимальной автоматизацией.

Рекомендация: Для кросс-вентиляции в современных молочных комплексах предпочтительна модель ECF-56-BD-EC благодаря энергоэффективности и точному управлению воздушным потоком.

Если требуется помощь в подборе — специалисты выполнят расчёт воздухообмена и предложат оптимальную конфигурацию оборудования под ваш проект.

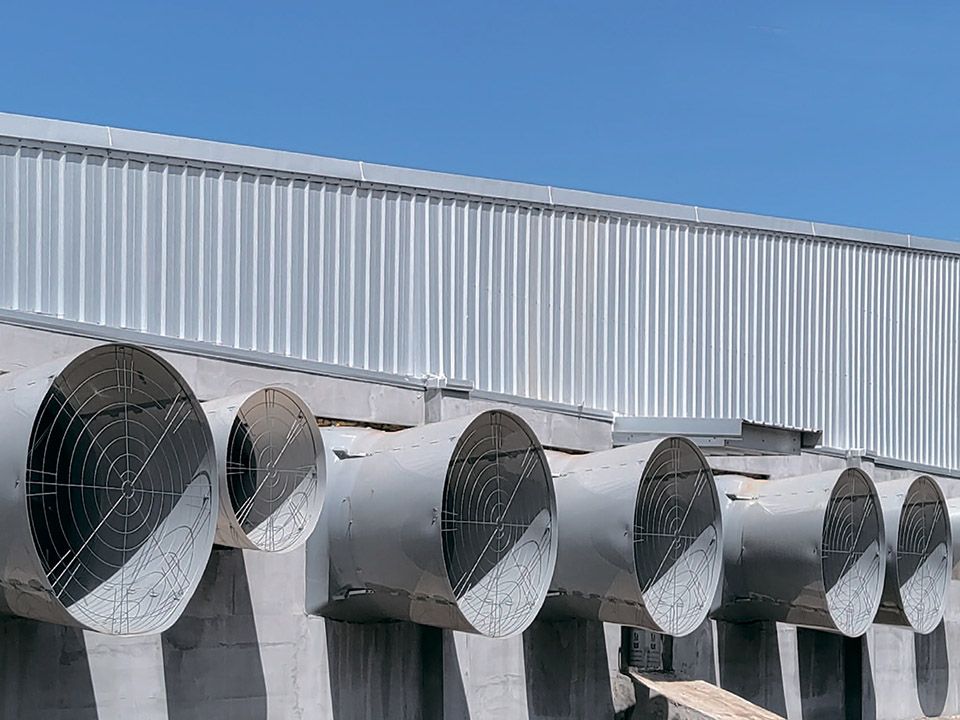

Да. Компания New farm реализует проекты кросс-вентиляции «под ключ» — от инженерной концепции до ввода объекта в эксплуатацию. В качестве примера — проект коровника на 720 голов на ферме «ЧебоМилк» (Чувашская Республика). Объект выполнен полностью: проектирование, строительство, монтаж оборудования и пусконаладка системы микроклимата.

В рамках проекта были разработаны и внедрены:

• Вентиляционные перегородки для кросс-коровников Конструкция с жёстким металлическим каркасом, покрытым горячим цинкованием. Облицовка выполнена из специального огнеупорного композитного ПВХ-листа, устойчивого к гниению, коррозии и воздействию агрессивных сред (аммиак, кислоты, щёлочи, растворители, масла).
• Автоматические рулонные шторы с электроприводом Для регулирования притока воздуха и светового режима
• Вытяжные конусные вентиляторы New Farm Использованы модели из всей линейки с чередованием для достижения оптимального воздухообмена и равномерного распределения воздушных потоков.

Мы выполняем:

• расчёт воздухообмена и аэродинамическое моделирование;
• подбор оборудования;
• разработку конструктивных решений;
• монтаж и интеграцию системы управления;
